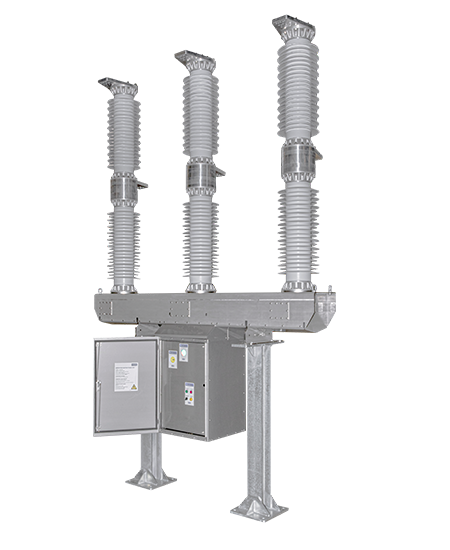

HUGHES OVX720BESKRIVNING
Hughes OVX720 en toppmodern modulariserad spänningsvakuumbrytare för 72kV är designad och tillverkad i Sverige för järnvägsmatarstation och elektriska transmissionssystem applikationer.
ladda ner katalog
![Hughes vakuumbrytare](/upload/i/products/Hughes%20OVX720%20vacuum%20circuit%20breaker%20descrip1.png)

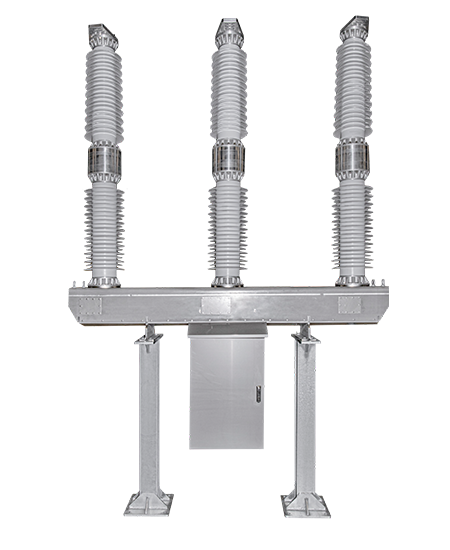

HUGHES OVX720FÖRDELAR
OVX720 har följande viktiga fördelar:
- Solidisolerade isolatorer (1) som utesluter risk för SF6 eller blandgas och oljeläckage;
- Högströmsvakuumbrytare (2) som inte producerar några skadliga brytprodukter och är mycket lätta att byta ut jämfört med gasisolerade brytare;
- OVX720 använder högnivåisolerade isolatorer (3) med polymeryta som ger överlägsen BIL nivå;
- Vakuumbrytaren har en innovativ design eftersom enheten kan byggas med moduler mellan 1, 2 eller 3 poler för olika applikationer. Normalt används 1- och 2-poliga versioner för järnvägselektrifiering och 3-poliga versioner används för elektriska transmissionssystem inklusive sektorer för förnybar energi;
- Låg livscykelkostnad garanteras tack vare kombinationen av extremt hög mekanisk uthållighet och enastående elektriska parametrar;
- Brytaren är helt förkopplad vilket gör den till en lätt fjärrstyrd lösning;
![Hughes vakuumbrytare](/upload/i/products/Hughes%20OVX720%20advantages.png)
HUGHES OVX720NYCKELFUNKTIONER
- Solid isolerad;
- 72,5 kV 3-fas;
- 42 kV enkel- eller dubbelpolig;
- 2500 A, 31,5 kA;
- 365 kV BIL;
- 140 kV PF@ 50 Hz;
- Mekanisk fjäder mechanism för bästa tillförlitlighet;
- Konfigurationer för 1-fas, 2-fas, 3-fas system;
- Solid isolerade poler med silicon yta;
- Anti-vandalism poler I komposit material;
![Hughes Power System Högspänningsvakuumbrytare](/upload/i/products/Hughes%20high%20voltage%20vacuum%20circuit%20breaker%20ovx720%20small%203.png)

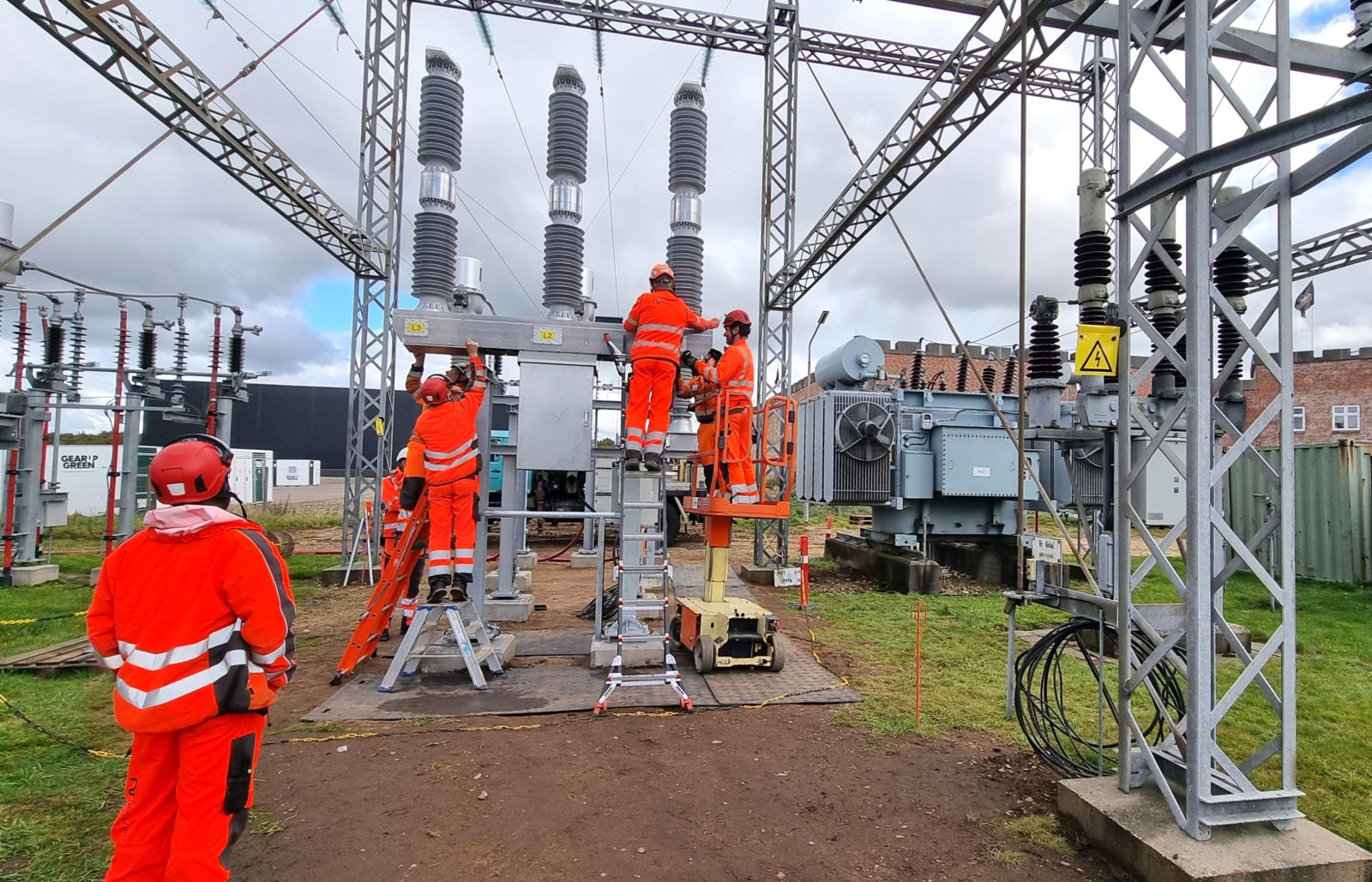

HUGHES OVX720INSTALLATIONER
![Hughes vakuumbrytare](/upload/i/installation/Hughes%20OVX720%20installations2.png)
HUGHES OVX720TEKNISKA DATA
Beskrivning | ovx721 | ovx722 | ovx723 |
Typ | brytare | brytare | brytare |
Nominell frekvens, Hz | 50/60 | 50/60 | 50/60 |
Nominell spänning, Fas till Jord, kV | 42 | 42 | |
Nominell spänning, Fas till Fas, kV | 72 | ||
Nominell effektfrekvens tål spänning (50 Hz/1 min), kV | 140 | 140 | 140 |
Stötspänning (1,2/50 μs), kV | 325 | 325 | 325 |
Nominell ström, A | 2500 | 2500 | 2500 |
Kortslutningsström bryt, kA | 31.5 | 31.5 | 31.5 |
Kortslutningsström slut, kA | 80 | 80 | 80 |
Kortslutningsström tålighet | 31.5 kA/3 s | 31.5 kA/3 s | 31.5 kA/3 s |
Driftsmekanism | fjädermekanism | fjädermekanism | fjädermekanism |
Antal stolpar | 1 | 2 | 3 |
Öppningstid, ms | ≤ 17 | ≤ 22 | ≤ 22 |
Sluttid, ms | ≤ 60 | ≤ 60 | ≤ 65 |
Isolatorer | polymer | polymer | polymer |
Manöverklass (IEC 62271-100) | E2 | E2 | E2 |
Mått (HxLxB), mm | 1990 x 840 x 620 per modul | ||
Styrspänning | 24 VDC, 110 VDC, 220 VAC | ||
Styrspänning | 24 VDC, 110 VDC, 220 VAC |
