Секционирующий
выключатель
с временной
селективностью

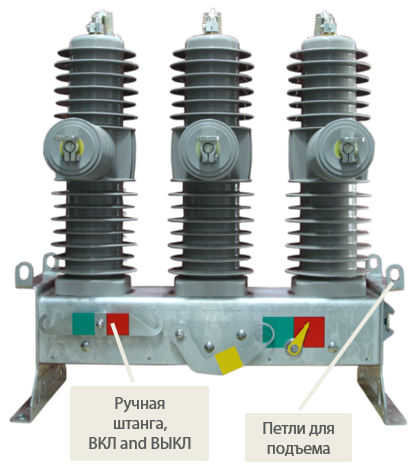

Секционирующий выключатель с временной селективностью TVS построен из модуля высоко- производительного наружного вакуумного выключателя OVX и нового компактного высокоскоростного электронного модуля секционирующего выключателя TVX. Функциональность TVS построена на счетчике автоматического повторного включения, функции блокировки и простом алгоритме временной селективности, включающем несколько таймеров. Он может управляться вручную с помощью кнопок.
- Открытая установка полюсов вакуумного выключателя для дополнительной безопасности
- Встроенный воздушный разъединитель для личной безопасности
- Ручное управлением выключателем без питания, на линии под напряжением
- Следует последовательности повторного включения на фидере питающей подстанции
- Легкая установка
- Корпус из нержавеющей стали премиум класса "морской"
ЧТО ТАКОЕСЕКЦИОНИРУЮЩИЙ ВЫКЛЮЧАТЕЛЬ С ВРЕМЕННОЙ СЕЛЕКТИВНОСТЬЮ
Функциональность секционирующего выключателя TVS построена на счетчике автоматического повторного включения, функции блокировки и простом алгоритме временной селективности, включающем несколько таймеров. Он может управляться вручную с помощью кнопок.
СТРОИТЕЛЬНЫЕ БЛОКИ ДЛЯ СЕКЦИОНИРУЮЩЕГО ВЫКЛЮЧАТЕЛЯ (TVS)
Cекционирующий выключатель TVS построен на модуле высоко - производительного наружного вакуумного выключателя OVX и новом компактном высокоскоростном электронном модуле секционирующего выключателя TVX. Простая настройка осуществляется через ПК.
Также доступна дополнительная последовательная связь Modbus и связь через радио-GSM для центра SCADA. Компания Hughes предоставляет монтажные кронштейны для модулей TVS, ТН и разрядников в нашем стандартном монтажном наборе для реклоузера. Трансформатор напряжения может быть установлен на одном полюсе и обеспечивает питание для секционирующего выключателя.
ПЕРЕКЛЮЧАТЕЛЬПРЕИМУЩЕСТВА
- Нет необходимости приобретать защитное реле FTU и коммуникационные радиомодули GSM-3G-4G для TVS. TVS работает без защитного реле FTU и радио, так как операции Откр / Закр и мониторинг выполняются автоматически без необходимости дистанционного управления и связи;
- До 20 000 прерываний (один из самых длительных сроков эксплуатации на сегодняшнем рынке) хорошо зарекомендовавшего себя коммутационного модуля OVX;
- TVS может производить и прерывать токи короткого замыкания, если необходимо, как электронным, так и механическим способом;
- Чтобы сохранить срок службы ТVS и обеспечить немедленное восстановление подачи питания, TVS работает со второго цикла повторного включения. Почти 82% неустойчивых КЗ устраняются во время первого цикла повторного включения, поэтому TVS работает только со второго;
- Несколько TVS могут быть установлены с последующим реклоузером на магистральной линии или на ответвлениях воздушных линий для разделения линии на небольшие участки;
- Секционирующий выключатель использует только модуль вакуумного прерывателя OVX и блок управления TVX, который работает в алгоритме управления со временной селективностью;
- Когда замыкание устранено, блок TVS автоматически закрывается при входящем сетевом напряжении. Необходимость закрывать выключатель вручную или удаленно отпадает;
- Выключатель Hughes Power TVS можно очень легко переоборудовать в реклоузер, просто заменив шкаф управления;
