Элементы управления и телемеханики реклоузера являются главным звеном в системах распределения энергии, зачастую они находятся на фидерах или в распределительных подстанциях. Элементы управления реклоузером делают сеть интеллектуальной и обеспечивают защиту сети, а в большинстве случаев также выступают в качестве устройств реального времени. Защитное реле определяет повреждения и управляет вакуумным выключателем при их устранении на линии.

Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ
  • Удаленная настройка всех функций, включая обновления ПО
  • Направленная РЗ на небольшие сбои от перегрузки по току и замыканий на землю
  • Мульти протоколы связи, Modbus, DNP, IEC -101, -104 и 61850
  • 3Io Cos (активное измерение) и прерывистое (> 150 мкс) обнаружение замыкания на землю
  • Шкаф и монтажный кронштейн из нержавеющей стали
  • 4 отдельные группы защит с автоматическим изменением направления потока мощности

ЧТО ТАКОЕЗАЩИТНОЕ РЕЛЕ

ЗАЩИТНОЕ РЕЛЕ FTU-R200

  • Устранение повреждений и функции устройства реального времени
  • Контроль состояния – местный и удаленный
  • Конфигурация и Управление – местные и удаленные (полностью)
  • Контроль качества питания – местный и удаленный
  • Запись формы сигнала – в файл COMTRADE
  • Регистратор событий для анализа неисправностей
  • Измерения – местные и удаленные
  • Связь – IP или последовательная
  • Протоколы передачи сигналов – DNP3, IEC 870-5-101, IEC 870-5-104, MODBUS
Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ

ФУНКЦИОНАЛЬНАЯБЛОК-СХЕМА

Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ

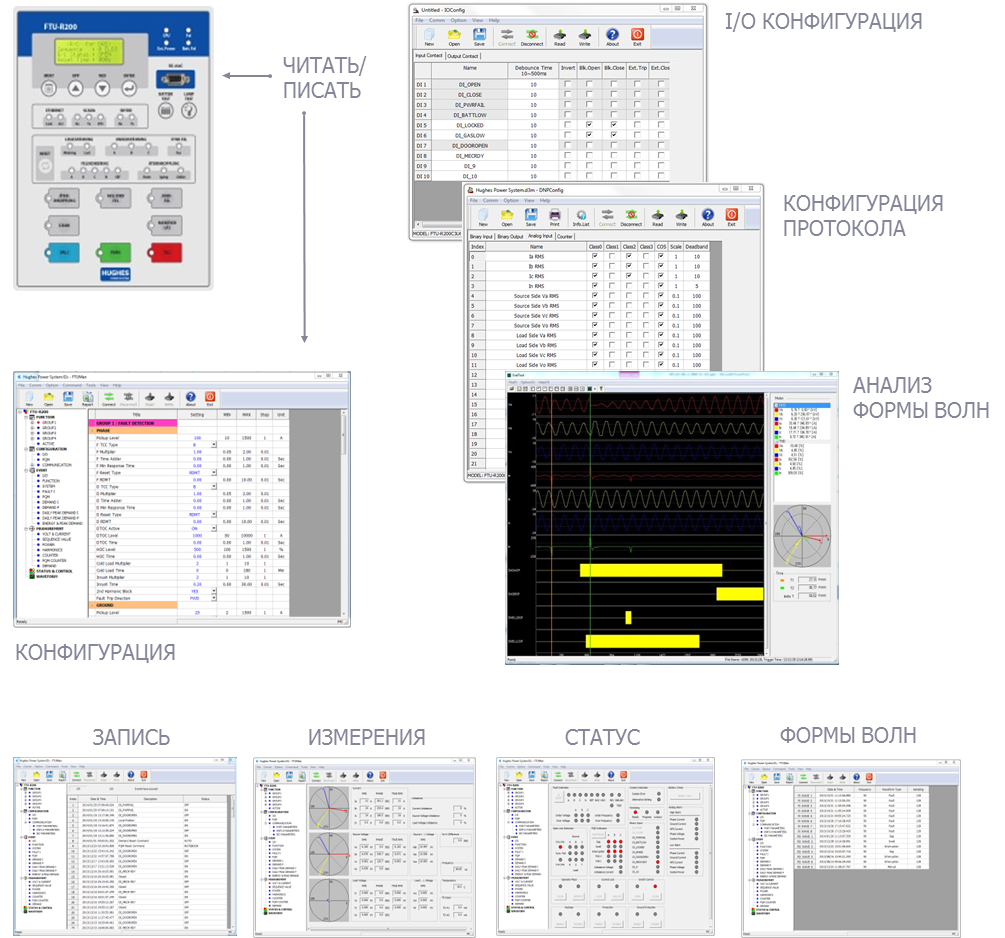

СТРУКТУРАПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ программное обеспечение

ОБЗОРИЗМЕРЕНИЯ

  • Токи, напряжения:
    • Среднеквадратичные, фазы, компоненты последовательности
  • Гармоники до 31ой
  • Питание:
    • Видимое, активное, реактивное, коэффициент мощности
  • Энергия: 4-квадрантная
  • Частота
  • Требуемый профиль
Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ измерения

4 КВАДРАНТАИЗМЕРЕНИЯ

Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ измерения

ЗАЩИТА

  • Индикатор замыкания
    • При возникновении сверхтока
  • 3-ступенчатая защита от сверхтока (направленная и ненаправленная)
    • Быстрые и медленные отключающие термопары для фазового замыкания и короткого замыкания на землю
    • 54 типа встроенных кривых для термопары и 4 настраиваемых кривых для термопары
    • Элемент сверхтока в функции времени
    • Отключение при высоком токе в функции времени
  • Определение чувствительного замыкания на землю (SEF)
  • Автоматическое повторное включение (до 4 попыток)
  • Прямое отключение при высоком сверхтоке
  • Защита от холодной нагрузки (регулировка порога срабатывания)
  • Ограничение намагничивающего пускового броска тока
  • Координация последовательности
  • Обнаружение разомкнутой линии
  • Обнаружение нарушений синфазности
  • Сверхнапряжение, пониженное напряжение, пониженная частота
  • 4 группы настроек, автоматическое изменение группы настроек в зависимости от потока энергии
Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ измерения

ЗАЩИТАКЛАССИЧЕСКИЙ НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ

  • Сдвиг фаз тока короткого замыкания с помощью импеданса линии.
  • Поперечно поляризованное напряжение с напряжением памяти
  • Пропуск однофазного короткого замыкания на землю вместе с трансформатором по схеме "треугольник". (Фазовые углы трехфазных токов одинаковы.)
  • Угловое соотношение компонентных токов и напряжений симметричной последовательности можно использовать для определения направления замыкания
Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ измерения

ЗАЩИТАВСТРОЕННЫЙ НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ В FTU

  • Напряжение и ток положительной последовательности используются для определения направления междуфазного короткого замыкания.
  • Напряжение и ток нулевой последовательности используются для определения направления короткого замыкания на землю.
  • Окончательный результат является комбинацией двух элементов.
  • Пороговые значения помогают избегать неправильного определения направления
Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ измерения

ЗАЩИТАКРИВАЯ ТЕРМОПАРЫ РЕКЛОУЗЕРА

  • Тип кривой: IEC, ANSI, Реклоузер, Собственная
  • Временной мультиплексор
  • Временной сумматор
  • Мин. время реакции
Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ кривая термопары

ЗАЩИТАПАРАМЕТРЫ КРИВОЙ ДЛЯ ТЕРМОПАРЫ РЕКЛОУЗЕРА

Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ кривая термопары

ЗАЩИТА3-СТУПЕНЧАТЫЙ СВЕРХТОК

  • IDMT
  • DMT
  • Высокий ток (мгновенный)
  • Та же последовательность повторного включения применяется к IDMT, DMT.
  • Для высокого тока собственный подсчет повторных включений
Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ трехступенчатый сверхток

ЗАЩИТАЧУВСТВИТЕЛЬНОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ

  • Трансформатор тока нулевой последовательности для обнаружения даже незначительных замыканий на землю. (0,1 A > 63 кОм)
  • Трансформатор тока нулевой последовательности требуется для незаземленной системы
  • Остаточное напряжение нулевой последовательности вычисляется внутренним механизмом
  • Регулируемая область защиты -+30 – 90°
  • Кос/син θ алгоритм
Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ чувствительное замыкание на землю

ЗАЩИТАТОКИ ЗАМЫКАНИЯ НА ЗЕМЛЮ В НЕЗАЗЕМЛЕННОЙ СИСТЕМЕ

Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ ТОКИ ЗАМЫКАНИЯ НА ЗЕМЛЮ В НЕЗАЗЕМЛЕННОЙ СИСТЕМЕ

ЗАЩИТАОГРАНИЧЕНИЕ ПУСКОВОГО БРОСКА ТОКА

  • Обнаружение намагничивающего пускового броска тока основано на компонентах 2ой гармоники тока
  • Порог срабатывания при холодной нагрузке: Порог умножается во время холодной нагрузки
  • Порог срабатывания при пусковом броске тока: Порог умножается во время пускового броска тока

ЗАЩИТАПОВТОРНОЕ ВКЛЮЧЕНИЕ

  • Быстрое повторное включение обеспечивает относительно высокую вероятность быстрого восстановления работы воздушных распределительных линий.
  • Перед блокировкой выполняется 4 попытки повторного включения для восстановления работы.
  • Если быстрое повторное включение не дает результата, прерыватель выполнит блокировку.
  • Прямая блокировка при замыканиях с высоким током.
  • Повторное включение обычно не используется для подземных фидеров, поскольку замыкания кабелей чаще всего носят постоянный характер.
  • Отключение для блокировки настраивается для межфазового замыкания, замыкания на землю и SEF, соответственно
  • Быстрое (мгновенное) срабатывание счетчика переключений элемента можно настроить для межфазового замыкания и замыкания на землю, соответственно
  • Время простоя можно настроить для каждой попытки (повторного включения)
  • Для SEF время простоя и время восстановления настраиваются отдельно
  • Режим одной попытки: При возникновении замыкания в течение заданного времени после повторного включения, реклоузер выполняет блокировку
  • Доступна функция согласования последовательности

КОНТРОЛЬ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

  • Обнаружение спада, нарастания, прерывания
    • Состояние
    • События: временная отметка, величина, длительность
    • Счетчики: Статистика для каждой фазы, длительность классифицируется согласно IEEE 1159.
    • Суммарное время прерывания
    • Запись формы сигнала при событиях
    • Запись в файл COMTRADE
  • Гармоники
    • ​THD (суммарный коэффициент гармоник)
    • В каждом компоненте до 31 гармоники
    • События в зависимости от пороговых значений, счетчик
  • Дисбаланс
    • Дисбаланс тока и напряжения
    • Характеристики функции времени

Hughes Power System реклоузер для воздушных линий защитное реле 12кВ 24кВ контроль качества электроэнергии

НОВОЕ ПРИЛОЖЕНИЕ ДЛЯ РЕКЛОУЗЕРА

Компьютерное приложение для защитных реле компании Hughes Power System является уникальным инструментом для линейных электриков современных коммунальных предприятий. Оно используется для управления реле, скачивания данных и кривых напряжения/тока.
