ЦИФРОВОЕ РАДИО TETRA ДЛЯSCADA
КОММУНИКАЦИИ

Цифровое радио TETRA в частной или национальной сети обеспечивает безопасную и надежную связь в рамках сложной системы SCADA.

Hughes Power System цифровое радио TETRA для связи SCADA
  • Безопасная связь точка-точка TEA-2 encrypton
  • Частная или национальная радиосеть
  • Встроенный протокол сигнализации SCADA – RTU
  • Последовательная и IP-связи
  • Конфигурация через встроенный веб-сервер
  • Дополнительный встроенный цифровой и аналоговый вход / выход

ТЕТРА ЦИФРОВОЕ РАДИО

  • TETRA использует множественный доступ со временным разделением каналов (TDMA) с четырьмя каналами пользователей на одной несущей радиочастоте и расстоянием в 25 кГц между частотами.
  • Возможны передачи точка-точка и точка-многоточка. Цифровая передача данных также включена в стандарт, но с низкой скоростью передачи данных.
  • Мобильные станции (MS) могут использовать режим прямой связи (DMO) или с помощью режима организации информационного обмена с высокой пропускной способностью (ТМО) с помощью коммутационной и управленческой инфраструктуры (SwMI) из базовых станций стандарта TETRA (TBS). DMO не только позволяет прямую связь в тех ситуациях, когда сеть недоступна, но и делает возможным использование одного или нескольких терминалов TETRA в качестве реле. Эта функция называется DMO шлюз (от DMO к ТМО) или DMO ретранслятор (от DMO до DМО). В экстренных ситуациях эта функция позволяет прямую связь под землей или в зонах плохого покрытия.
  • В дополнение к голосовой связи и диспетчеризации, система TETRA поддерживает несколько типов передачи данных. Сообщения о состоянии и услуги по короткой передачи данных (SDS) предоставляются через основной канал управления системы, а пакетная коммутация данных или связь по  коммутационным каналам используются через специально назначенные каналы.
  • ТЕТРА обеспечивает аутентификацию терминалов к инфраструктуре и наоборот. Для защиты от перехвата данных используются шифрование радиоинтерфейса или полное шифрование.
  • Обычный режим работы состоит в режиме группового вызова, в котором одна кнопка производит соединение пользователь - пользователь в выбранной группе вызовов и / или с диспетчером. Также терминал может действовать как рация, но без нормального ограничения диапазона, поскольку вызов по-прежнему использует сеть.
  • Терминалы TETRA могут выступать в качестве мобильных телефонов (сотовые телефоны), с полнодуплексным прямым подключением к другим TETRA пользователей или PSTN. Аварийные кнопки, предоставляемые на терминалах, позволяют пользователям передавать аварийные сигналы к диспетчеру, отменяющие любые другие действия, происходящие одновременно.
Hughes Power System реклоузер для подстанций и воздушных сетей цифровое радио TETRA для связи SCADA

ГЛАВНЫЕ ПРЕИМУЩЕСТВА

Основными преимуществами по сравнению с другими TETRA технологиями (например, GSM) являются:

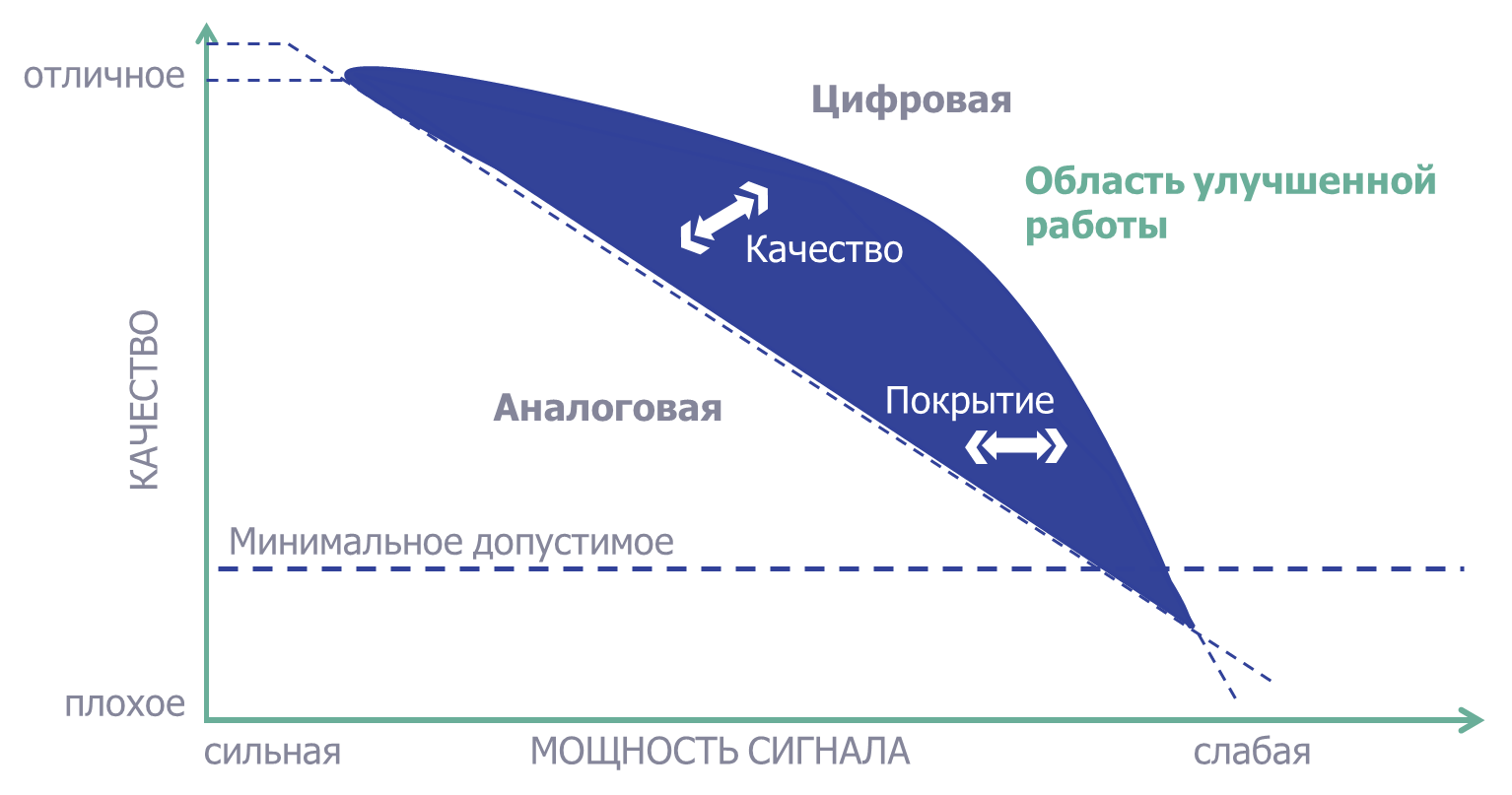

  • Используемая значительно низкая частота дает больший диапазон, предоставляющий очень широкое географическое покрытие с меньшим количеством передатчиков, что снижает затраты на инфраструктуру.
  • Во время голосового вызова связь не прерывается при переходе на другой сетевой сайт. Это уникальная особенность обычно предусмотрена в сети DPMR, она допускает несколько запасных режимов, таких как способность базовой станции обрабатывать местные звонки. Так называемые сети непрерывного действия могут быть построены с TETRA, где все аспекты безопасные / многократко резервируемые.
  • При отсутствии сети, мобильные / портативные компьютеры могут использовать 'прямой режим‘, где они разделяют каналы напрямую (в режиме рации).
  • Режим шлюза - где один мобильный телефон с подключением к сети может выступать в качестве реле для других близлежащих мобильных телефонов, которые находятся вне инфраструктуры.
  • TETRA также предоставляет функцию связи точка-точка, которая не предоставляется традиционными аналоговыми системами радиосвязи аварийных служб. Это позволяет пользователям осуществлять связь в режиме информационного обмена с высокой пропускной способностью между установками без участия оператора диспетчерской / диспетчера.
  • В отличие от мобильных технологий, которые соединяют два абонента (один к одному), TETRA предоставляет соединения один-к-одному, один-ко-многим и многие-ко-многим. Эти рабочие режимы имеют непосредственное отношение к общественной безопасности и профессиональным пользователям.

БЕЗОПАСНОСТЬ

  • TETRA поддерживает регистрацию терминала, аутентификацию, шифрование радиоинтерфейса и полное шифрование.
  • Сеть быстрого развертывания (транспортабельная) доступна для ликвидации последствий стихийных бедствий и предоставления источника дополнительной мощности.
  • Поставка оборудования ведется от многих поставщиков по всему миру, обеспечивая тем самым взаимодействующую конкуренцию.
  • Сетевые решения доступны как в надежной структуре коммутации каналов (напр. телефон), так и в плоской, IP- структуре с программным коммутатором (программное обеспечение).

НЕДОСТАТКИ

Основным недостатком является:

Макс 7,2 кбит / с на временном интервале, в случае соединений точка-точка, и 3,5 кбит / с на временном интервале в случае IP-инкапсуляции. Оба варианта позволяют использовать от одного до четырех временных интервалов. Различные применения  включают в себя одну из предыдущих возможностей подключения: оба или ни одного, и один временной интервал или более. Эти тарифы, по видимости, быстрее, чем конкурирующие технологии DMR, DPMR и P25. Последняя версия стандарта поддерживает 115,2 кбит / сек в 25 кГц или до 691,2 кбит / сек в расширенном канале 150 кГц. Для того, чтобы преодолеть ограничения, многие поставщики программного обеспечения начали рассматривать гибридные решения, где TETRA используется для критической сигнализации в то время как большая синхронизация данных и передача изображений и видео осуществляется через 3G / LTE.

TETRA РАДИО СО ВСТРОЕННЫМДЕКОДИРОВАНИЕМ ПРОТОКОЛОВ SCADA И RTU

  • ТМО-100 представляет собой модем данных для TETRA инфраструктур. С помощью этого устройства можно невидимо передавать данные на одну или несколько позиций в инфраструктуре TETRA. ТМО-100 является устройством все-в-одном, включающим контроллер, роутер, модем и мобильное радио, которое делает его идеальным решением под ключ.
  • Последовательный и IP-протоколы могут передаваться с помощью данного устройства. Именно поэтому ТМО-100 оснащен двумя последовательными интерфейсами (опционально RS-232 или RS-422/285), а также с одним портом Ethernet (10/100 Мбит /сек). Для передачи данных через инфраструктуру TETRA пользователь может выбирать между SDS или пакетной передачами данных.
 Hughes Power System реклоузер для подстанций и воздушных сетей цифровое радио TETRA для связи SCADA
  • Дополнительная функция «Голос» предлагает возможность подключить набор динамиков и микрофона для связи со сконфигурированным партнерским устройством. Благодаря этому сотрудники могут связаться с диспетчерской на месте в случае возникновения чрезвычайной ситуации.
  • Также, есть возможность заказа ТМО-100 со внутренними входами и выходами. Данные входов и выходов могут быть записаны и доступны по протоколу Modbus-RTU. Кроме того, существует функция отправки сообщения о состоянии в случае замены на другое устройство ( "неразрешенные сообщения" в случае аварийной ситуации).
  • ТМО-100 встроен в прочный анодированный алюминиевый корпус, который может быть легко подсоединен к рейке DIN. Широкий диапазон рабочего напряжения 12-24 В (+/- 20%) позволяет без труда интегрировать устройство в объекты автоматизации.
 Hughes Power System реклоузер для подстанций и воздушных сетей цифровое радио TETRA для связи SCADA
